項目背景：

內蒙古新建30MW光伏電站，根據《GB∕T 37546-2019 無人值守變電站監控系統技術規范》中對時間同步的規定，要求對站控層設備、間隔層設備、過程層設備、網絡通信設備及信息安全防護設備實現時間統一，同時要求計算機類設備采用簡單網絡時間協議(SNTP)對時方式；測控裝置、合并單元、智能終端等裝置優先采用IRIG-B對時方式。

用戶需求：

1.統一站控層監控主機、數據通信網關、綜合應用服務器、操作員站、工程師工作站及數據服務器等設備系統時間。

2.統一間隔層及過程層測控裝置及智能終端等設備時間。

3.統一交換機和防火墻等網絡通信和安全防護設備時間。

4.統一站內環境檢測系統、太陽能監控系統、太陽能跟蹤系統等運維監控系統時間，保證系統穩定運行，提高工作效率。

解決方案：

根據《GB∕T 33591-2017 智能變電站時間同步系統及設備技術規范》要求，方案主時鐘支持北斗&GPS雙時間源，從時鐘接收主時鐘時間同步信號，并配備恒溫晶振守時模塊，當主時鐘無法獲取衛星信號時以內部高精度恒溫晶振守時系統向外輸出時間同步信號，提供高可靠性、高安全性、高可用性的授時服務。

本方案可實現對時間同步系統的監控功能，實時檢測主從時鐘運行狀態，包括衛星狀態、服務運行狀態、守時模塊運行狀態等；可記錄客戶端同步狀態、可配置報警信息，服務器運行狀態異常時及時告警，有效實現對終端客戶端的統一可靠管理。

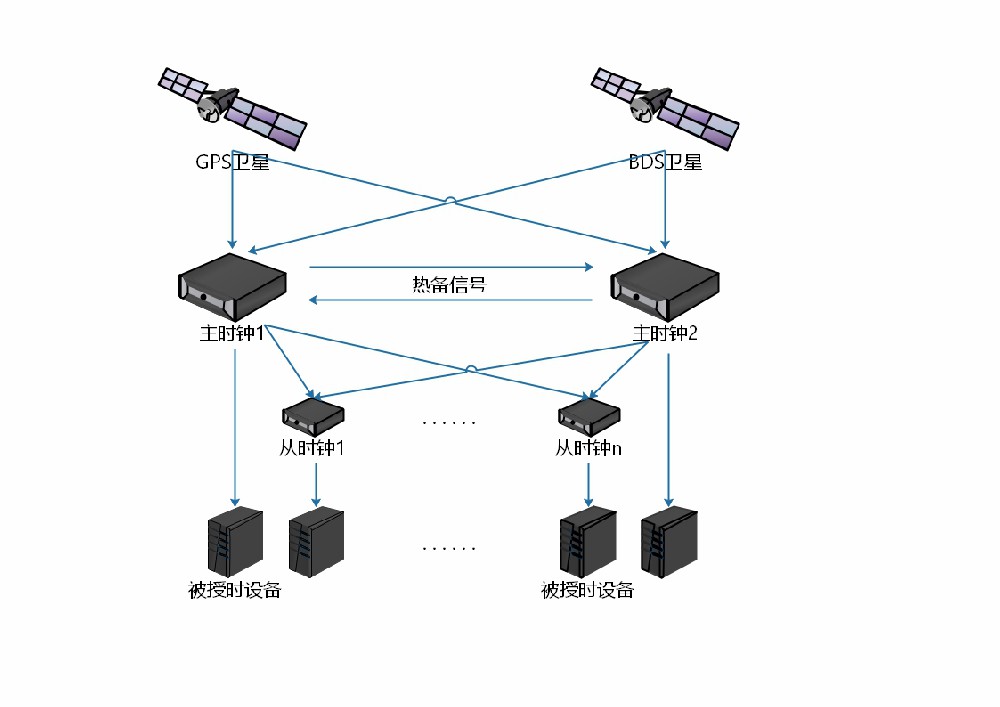

時鐘同步系統拓撲圖
